SERIE S
Innesti Rapidi

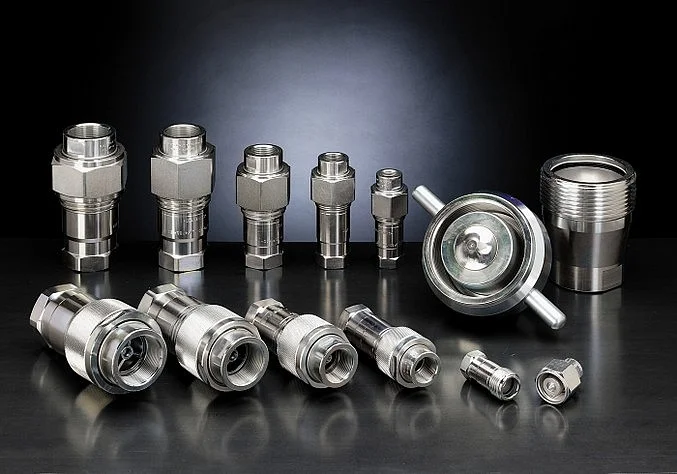

SERIE S - A VITE



Applicazioni:

Gli innesti rapidi della serie S sono molto diffusi in Italia ma sono ben conosciuti anche all'estero.  La robustezza meccanica e l’impossibilità di sgancio accidentale del maschio dalla femmina rendono l’utilizzo di questi innesti a vite molto sicuro: sono ideali in impieghi oleodinamici gravosi sia per condizioni ambientali sfavorevoli che per pressioni elevate di utilizzo. Settori di utilizzo: industriale, siderurgico, petrolifero, macchine operatrici e veicoli industriali.

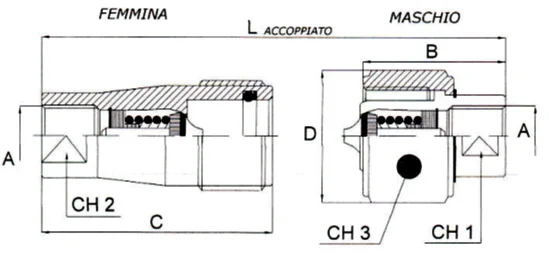

Dimensioni
Valori
DN
mm
Inch
Pressione
esercizio
bar
B
C
D
L
CH1
CH2
CH3
6
1/4"
350
39
50
31
72
17
19
28
10
3/8"
315
44
58
38
83
20
27
34
12
1/2"
250
47
75
47
100
27
32
42
20
3/4"
250
50
91
56
118
32
38
50
25
1"
230
63
89
67
120
41
45
60
32
1.1/4"
230
70
105
79
141
50
55
70
38
1.1/2"
190
72
105
90
141
55
60
80
Caratteristiche tecniche
Occlusione:
valvola a fungo
Sistema di aggancio:
a vite
Connessione:
avvitando la ghiera del maschio
Disconnessione:
svitando la ghiera del maschio
Innestabilità con pressione:
solo con pressione residua
Disinnestabilità compressione:
solo con pressione residua
Filettature:
BSP – NPTF
Dimensioni:
1/4" , 3/8", 1/2", 3/4", 1", 1.¼ ", 1.½ ", 2", 2.1/2", 3"
Materiali:
  • Femmina in acciaio al carbonio
  • Maschio in acciaio ad alto tenore di carbonio, temprato ad induzione
  • Valvole in acciaio temprato
  • Protezione superficiale: zinc. e passivazione Cr III
  • Molle in acciaio C72
Guarnizioni:
standard NBR , a richiesta VITON
Antiestrusione:
PTFE
Temperatura d’esercizio:
NBR -20°C +100°C | VITON -15°C +140°C
I dati di questa scheda tecnica sono indicativi e possono subire variazioni senza preavviso
RG Gomma non si ritiene responsabile di un non corretto utilizzo del prodotto, salvo che sia attribuibile ad un difetto di fabbricazione.
