SERIE O
Innesti Rapidi

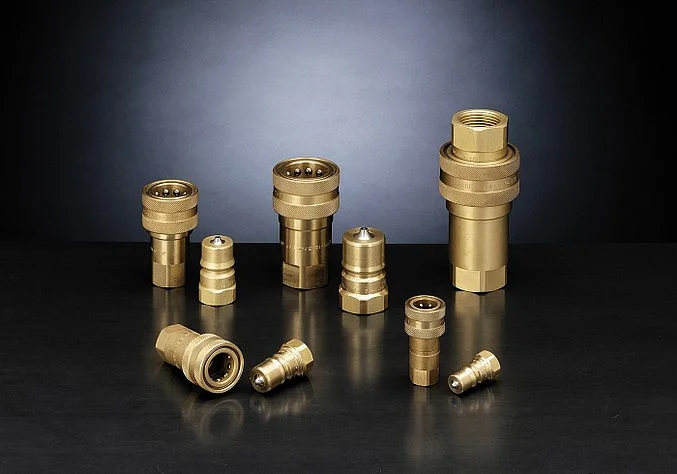

SERIE O - OTTONE



Applicazioni:

Gli innesti rapidi della serie O sono costruiti in ottone e poi sottoposti a una particolare passivazione superficiale che aumenta la loro resistenza agli agenti atmosferici. Tutti i particolari interni sono invece costruiti in acciaio inossidabile. La conformità alla norma ISO 7241-1B garantisce l’intercambiabilità mondiale di questa serie. Gli innesti rapidi in ottone vengono principalmente usati in campo industriale per la conduzione di fluidi mediamente corrosivi quali acqua dolce, acqua con glicole, ecc.

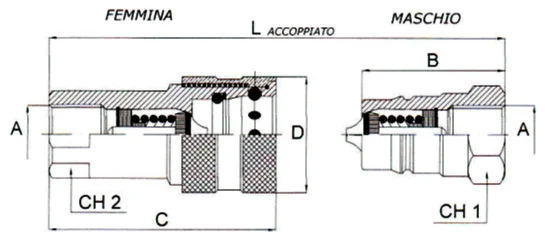

Dimensioni
Valori
DN
mm
Inch
Pressione
esercizio
bar
B
C
D
L
CH1
CH2
6
1/4"
50
35
57
27
70.5
19
19
10
3/8"
35
42
66
34
82.5
24
24
12
1/2"
35
46
74
42
92.5
27
27
20
3/4"
35
55
90
50
110
36
36
25
1"
25
66
106
60
133
41
41
Caratteristiche tecniche
Intercambiabilità:
ISO 7241-1B
Occlusione:
valvola a fungo
Sistema di aggancio:
a corona di sfere
Connessione:
arretrando la ghiera
Disconnessione:
arretrando la ghiera
Innestabilità con pressione:
non consentita
Disinnestabilità compressione:
non consentita
Filettature:
BSP – NPTF
Dimensioni:
1/4" , 3/8", 1/2", 3/4", 1"
Materiali:
  • Femmina in ottone
  • Maschio in ottone
  • Valvole e guidavalvole in acciaio  AISI303
  • Protezione superficiale: passivazione
  • Molle in acciaio inossidabile
  • Sfere in acciaio AISI316
Guarnizioni:
standard NBR , a richiesta VITON
Antiestrusione:
PTFE
Temperatura d’esercizio:
NBR -20°C +100°C | VITON -15°C +140°C
I dati di questa scheda tecnica sono indicativi e possono subire variazioni senza preavviso
RG Gomma non si ritiene responsabile di un non corretto utilizzo del prodotto, salvo che sia attribuibile ad un difetto di fabbricazione.
