SERIE N
Innesti Rapidi

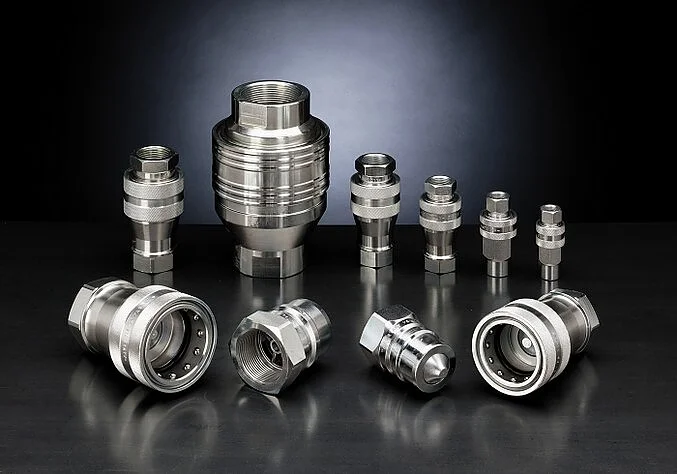

SERIE N



Applicazioni:

La serie N è l’unica che viene prodotta anche nella versione con sistema di occlusione a sfera, nonostante questa soluzione non garantisca la perfetta ritenuta del fluido interno.Sono innesti comunemente utilizzati su trattori ed attrezzature agricole ed è per questo che la serie N viene anche comunemente definita “AGRICOLA”. Questa però è una definizione limitativa, in quanto questa linea di innesti si adatta bene anche a numerose altre applicazioni in diversi settori produttivi.

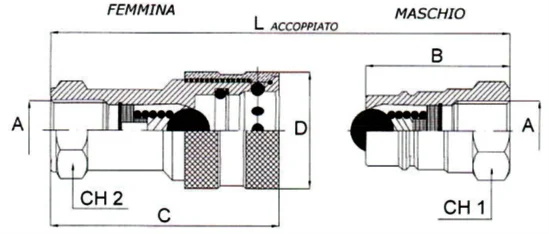

Dimensioni
Valori
DN
mm
Inch
Pressione
esercizio
bar
Pressione
scoppio
bar
B
C
D
L
CH1
CH2
6
1/4"
350
1400
35
52
27
70.5
19
21
10
3/8"
315
1260
39
61
35
80
22
27
12
1/2"
250
1000
45
67
38
92
27
30
20
3/4"
250
1000
53
82
46
106.5
34
38
25
1"
230
920
58
95.5
55
120
41
45
Caratteristiche tecniche
Intercambiabilità:
con FASTER serie NV e NS,
1/2" a norma ISO 7241 1A
Occlusione:
valvola a fungo o sfera di precisione
Sistema di aggancio:
a corona di sfere
Connessione:
arretrando la ghiera
Disconnessione:
arretrando la ghiera
Innestabilità con pressione:
non consentita
Disinnestabilità compressione:
non consentita
Filettature:
BSP – NPTF
Dimensioni:
1/4" , 3/8", 1/2", 3/4", 1", 1.¼ ", 1.½ ", 2"
Materiali:
  • Femmina in acciaio al carbonio
  • Maschio in acciaio ad alto tenore di carbonio, temprato ad induzione
  • Valvole in acciaio temprato
  • Protezione superficiale: zinc. e passivazione Cr III
  • Molle in acciaio C72
  • Sfere ad alta resistenza in acciaio 100 C6
Guarnizioni:
standard NBR , a richiesta VITON
Antiestrusione:
PTFE
Temperatura d’esercizio:
NBR -20°C +100°C | VITON -15°C +140°C
I dati di questa scheda tecnica sono indicativi e possono subire variazioni senza preavviso
RG Gomma non si ritiene responsabile di un non corretto utilizzo del prodotto, salvo che sia attribuibile ad un difetto di fabbricazione.
