SERIE F - FACCIA PIANA
SERIE F
FACCIA PIANA
Applicazioni:

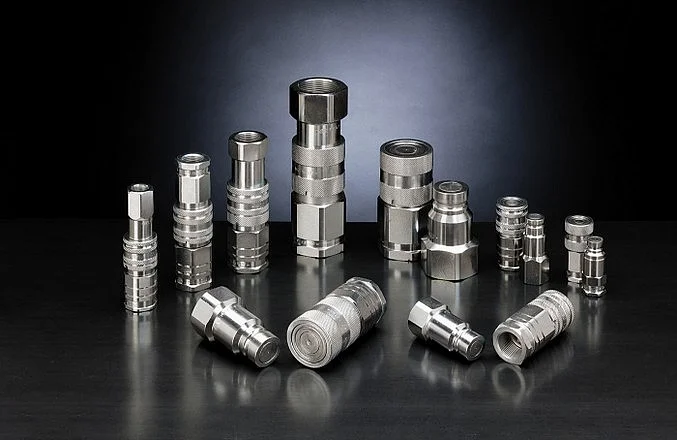

Caratteristiche peculiari di questi innesti sono la facilità di pulizia e la bassissima perdita d’olio nelle operazioni di connessione e disconnessione: entrambi ne determinano gli utilizzi. Sono consigliati per applicazioni dove la fuoriuscita d’olio idraulico o di altri fluidi costituisca un potenziale pericolo per la sicurezza dei lavoratori: in più la ghiera esterna della femmina presenta un sistema di sicurezza per evitare gli sganci accidentali del maschio. La serie F è perfettamente indicata negli impianti industriali e in qualsiasi settore d’impiego qualora si voglia evitare sia il rischio d’inquinamento ambientale, sia la contaminazione del fluido del circuito idraulico. Inoltre questa serie di innesti presenta ridotte perdite di carico, maggiori portate e pressioni di utilizzo più elevate rispetto alle serie tradizionali. Gli innesti di questo tipo, generalmente chiamati a “FACCIA PIANA”, vengono utilizzati per connettere utensili idraulici su macchine operatrici nei settori dell’edilizia, della costruzione e manutenzione stradale e ferroviaria, nell’industria mineraria e nei cantieri navali e nei porti. La serie F può anche essere fornita in acciaio inossidabile AISI 316.

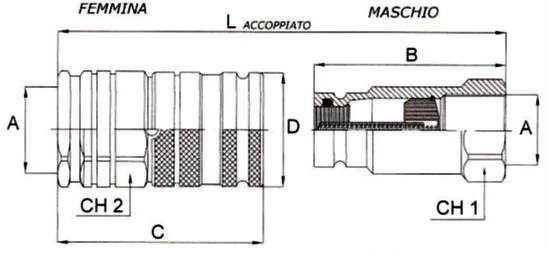

Dimensioni | Valori | |||||||||
DN mm | Inch | Pressione esercizio bar | B | C | D | L | CH1 | CH2 | ||
6 | 1/4" | 400 | 57 | 63 | 28 | 108 | 22 | 24 | ||
10 | 3/8" | 375 | 68 | 72 | 31 | 121 | 24 | 30 | ||
12 | 1/2" | 375 | 68 | 72 | 32 | 121 | 27 | 30 | ||
20 | 3/4" | 350 | 70 | 87 | 38 | 123 | 36 | 36 | ||
25 | 1" | 350 | 83 | 98 | 48 | 158 | 46 | 46 | ||
32 | 1.1/4" | 350 | 90 | 106 | 55 | 173 | 55 | 55 | ||
38 | 1.1/2" | 350 | 111 | 133 | 80 | 215 | 70 | 65 | ||
Caratteristiche Tecniche
Intercambiabilità: | ISO 16028 |
Occlusione: | valvola piana |
Sistema di aggancio: | a corona di sfere |
Connessione: | spingendo la parte maschio |
Disconnessione: | arretrando la ghiera |
Innestabilità con pressione: | non consentita |
Disinnestabilità compressione: | non consentita |
Filettature: | BSP – NPTF – BSPT |
Dimensioni: | 1/4" , 3/8", 1/2", 3/4", 1", 1.¼ ", 1.½ ", 2" |
Materiali: |
|
Guarnizioni: | standard NBR e poliuretano, a richiesta VITON |
Antiestrusione: | PTFE |
Temperatura d’esercizio: | NBR -20°C +100°C | VITON -15°C +180°C |
