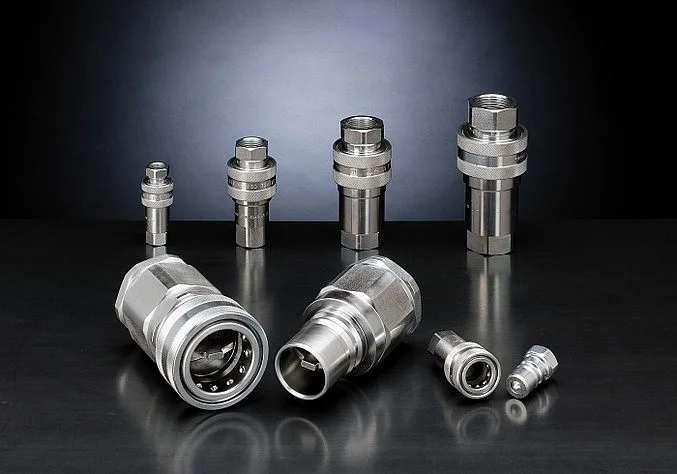

SERIE ISO B
Innesti Rapidi
SERIE - ISO B



Applicazioni:

La conformità di questi innesti alla norma ISO7241-1B garantisce la loro intercambiabilità a livello mondiale.
Questa serie di innesti è principalmente usata in campo industriale: la sua robustezza la rende idonea agli impieghi gravosi di impianti siderurgici e petroliferi.

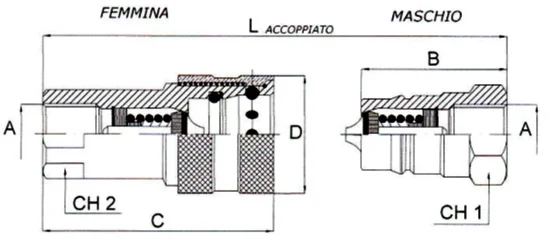

Dimensioni
Valori
DN
mm
Inch
Pressione
esercizio
bar
Pressione
scoppio
bar
B
C
D
L
CH1
CH2
6
1/4"
350
1400
35
57
27
70.5
19
19
10
3/8"
300
1200
42
66
34
82.5
24
24
12
1/2"
280
1120
46
74
42
92.5
27
27
20
3/4"
180
720
55
90
50
110
36
36
25
1"
150
600
66
106
60
133
41
41
Caratteristiche tecniche
Intercambiabilità:
ISO 7241-1B
Occlusione:
valvola a fungo
Sistema di aggancio:
a corona di sfere
Connessione:
arretrando la ghiera
Disconnessione:
arretrando la ghiera
Innestabilità con pressione:
non consentita
Disinnestabilità compressione:
non consentita
Filettature:
BSP – NPTF
Dimensioni:
1/4" , 3/8", 1/2", 3/4", 1"
Materiali:
  • Femmina in acciaio al carbonio
  • Maschio in acciaio ad alto tenore di carbonio, temprato ad induzione
  • Valvole in acciaio temprato
  • Protezione superficiale: zincatura e passivazione Cr III
  • Molle in acciaio C72
  • Sfere ad alta resistenza in acciaio 100 C6
Guarnizioni:
standard NBR , a richiesta VITON
Antiestrusione:
PTFE
Temperatura d’esercizio:
NBR -20°C +100°C | VITON -15°C +140°C
I dati di questa scheda tecnica sono indicativi e possono subire variazioni senza preavviso
RG Gomma non si ritiene responsabile di un non corretto utilizzo del prodotto, salvo che sia attribuibile ad un difetto di fabbricazione.
