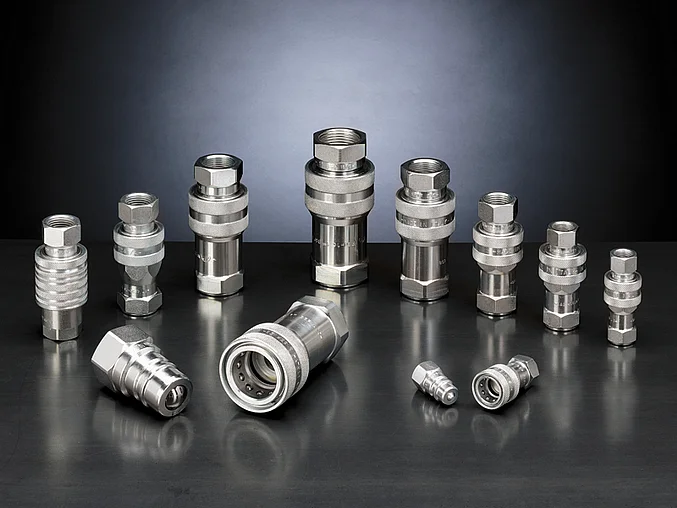

SERIE ISO A
Innesti Rapidi
SERIE - ISO A



Applicazioni:

Gli innesti rapidi della serie A sono tra i più diffusi in tutto il mondo grazie alla normativa di riferimento ISO 7241-1A e alla vasta gamma dimensionale. Sono molto usati in diverse applicazioni oleodinamiche, soprattutto nel settore agricolo, industriale e delle costruzioni

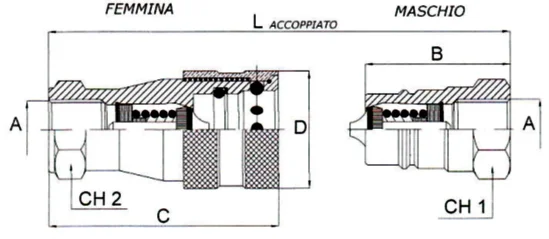

Dimensioni
Valori
DN
mm
Inch
Pressione
esercizio
bar
Pressione
scoppio
bar
B
C
D
L
CH1
CH2
6
1/4"
350
1400
34.5
47
25
68
19
19
10
3/8"
315
1260
39
58
31
80
22
24
12
1/2"
250
1000
45
67
38
91
27
30
20
3/4"
250
1000
54.5
81
46
109
34
38
25
1"
230
920
62
93
55
124
41
45
32
1.1/4"
230
920
75
117
65
151
55
50
38
1.1/2"
190
760
85
123
80
171
60
60
50
2"
130
520
100
130
100
201
75
75
Caratteristiche tecniche
Intercambiabilità:
ISO 7241-1A
Occlusione:
valvola a fungo
Sistema di aggancio:
a corona di sfere
Connessione:
arretrando la ghiera
Disconnessione:
arretrando la ghiera
Innestabilità con pressione:
non consentita
Disinnestabilità compressione:
non consentita
Filettature:
BSP – NPTF – BSPT – UNF – METRICHE
Dimensioni:
1/4" , 3/8", 1/2", 3/4", 1", 1.¼ ", 1.½ ", 2"
Materiali:
  • Femmina in acciaio al carbonio
  • Maschio in acciaio ad alto tenore di carbonio, temprato ad induzione
  • Valvole in acciaio temprato
  • Protezione superficiale: zincatura e passivazione Cr III
  • Molle in acciaio C72
  • Sfere ad alta resistenza in acciaio 100 C6
Guarnizioni:
standard NBR , a richiesta VITON
Antiestrusione:
PTFE
Temperatura d’esercizio:
NBR -20°C +100°C | VITON -15°C +140°C
I dati di questa scheda tecnica sono indicativi e possono subire variazioni senza preavviso
RG Gomma non si ritiene responsabile di un non corretto utilizzo del prodotto, salvo che sia attribuibile ad un difetto di fabbricazione.
