Scelta del tubo flessibile
INFORMAZIONI TECNICHE
SCELTA DELLA DIMENSIONE
DEL TUBO FLESSIBILE

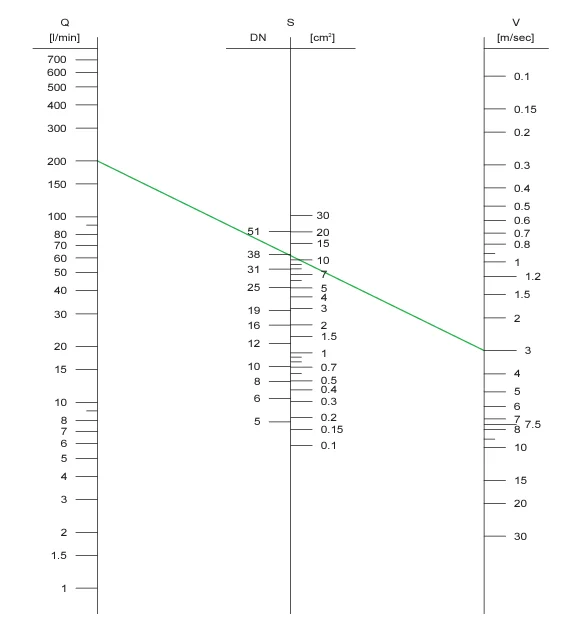

Per la corretta scelta del diametro interno del tubo flessibile è possibile utilizzare il grafico sottostante che permette di determinare la dimensione del tubo in funzione della portata e della velocità del fluido. Per trovare la dimensione di tubo desiderato è sufficiente unire con una retta i valori noti della portata e della velocità. L’intersezione della retta così tracciata determina sul grafico centrale il valore del diametro di tubo da scegliere. Nel caso in cui il valore trovato non si trovi in corrispondenza di uno dei diametri DN indicati scegliere il valore superiore. Utilizzare le velocità consigliate per sistemi in pressione, di aspirazione o di ritorno per avere condizioni di funzionamento ottimali del sistema.
LEGENDA

VA = velocità massima consigliata per sistemi di   aspirazione
VR = velocità massima consigliata per sistemi di ritorno
VP = velocità massima consigliata per sistemi di   aspirazione
Q = portata del tubo flessibile in l/min
S  = sezione del tubo flessibile flessibile in cm2 (DN   diametro corrispondente)
V = velocità del fluido





Esempio: Data la portata del fluido Q= 200l/min e la velocità del fluido V=3m/s si ottiene un DN38.
