Installazione dei tubi flessibili
INFORMAZIONI TECNICHE
PRESCRIZIONI PER L'INSTALLAZIONE
DEI TUBI FLESSIBILI SECONDO
DIN 20066
Quando si tratta di installare i tubi flessibili, ci sono alcune regole d'oro da seguire per assicurarti che tutto funzioni a dovere.

Prima di tutto, è fondamentale non superare le pressioni di esercizio e le temperature massime ammissibili: questo è il segreto per garantire la sicurezza e la longevità del tuo impianto. Assicurati di montare i tubi nel modo corretto, prestando attenzione ai raccordi, che devono essere quelli giusti per il tuo sistema. Non sottovalutare l'importanza di una buona installazione: un piccolo errore potrebbe causare problemi più grandi in futuro! Segui la nostra guida e diventa un esperto nell'installazione dei tubi flessibili.

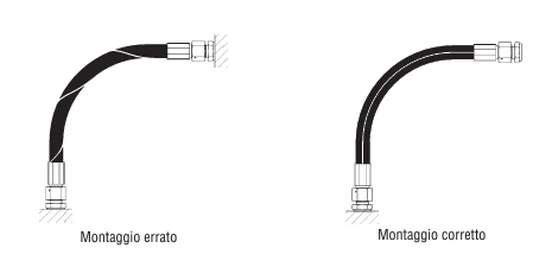

#1
Non applicare torsioni al tubo flessibile lungo il proprio asse in quanto potrebbero essere causa di cedimenti in pressione

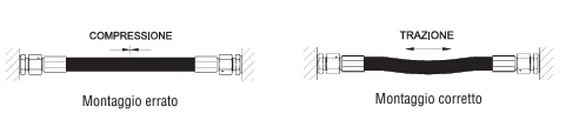

#2
Il tubo flessibile dev'essere montato in modo che in normali condizioni di esercizio non subisca sollecitazioni da trazione, se non quelle dovute al proprio peso, e da compressione per evitarne la rottura.

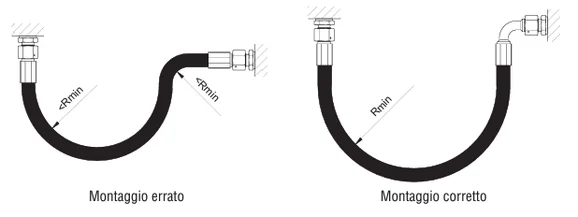

#3
Il tubo flessibile dev'essere montato, per quanto possibile, seguendo la sua curvatura naturale e mantenendo il raggio di curvatura minimo consentito per evitare strozzamenti e collassamenti e per non diminuirne la durata dopo l’assemblaggio. Dove non è possibile seguire tale prescrizione, utilizzare raccordi a gomito.

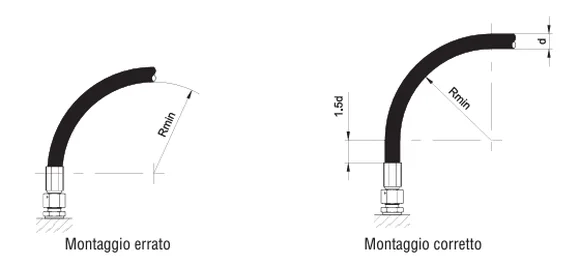

#4
Se il tubo flessibile deve subire una curvatura la sua lunghezza dev'essere tale da mantenere il raggio di curvatura minimo consentito e da far iniziare la curva solamente dopo una lunghezza pari a 1,5d. Dove non è possibile seguire tale prescrizione, prevedere una protezione nella zona di piegatura

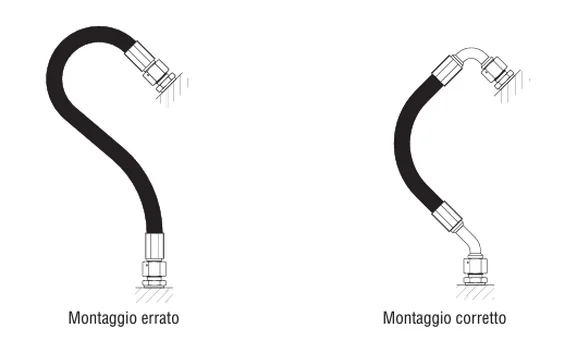

#5
Utilizzare raccordi adeguati per evitare sollecitazioni aggiuntive al tubo flessibile non desiderate.

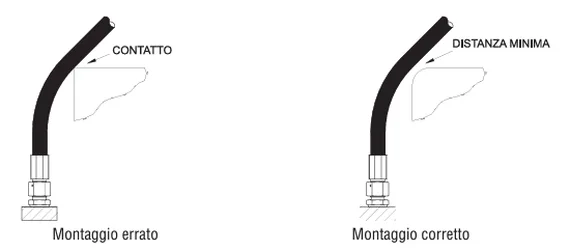

#6
Al fine di evitare danneggiamenti del tubo flessibile causati da fattori esterni è necessario eliminare azioni meccaniche indesiderate ed impedire lo sfregamento del tubo flessibile con i componenti della struttura portante o con altri tubi. Prevedere un’opportuna posizione di montaggio dei tubi flessibili ed un fissaggio adeguato. Se necessario, proteggere il tubo flessibile con guaine o simili. Le parti con spigoli vivi devono essere coperte o eliminate.

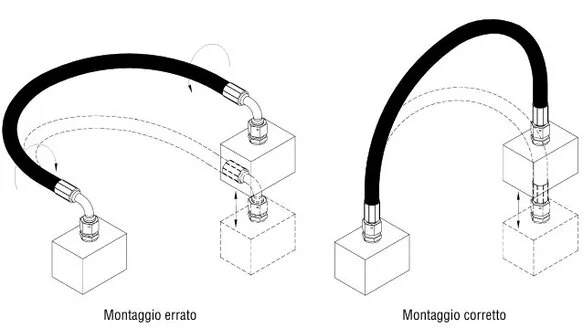

#7
Per applicazioni con parti in movimento bisogna evitare la torsione del tubo flessibile quando il movimento longitudinale e la curvatura avvengono nel medesimo piano. Tale condizione si può ottenere con un montaggio corretto, con misure costruttive idonee ed utilizzando raccordi adeguati.

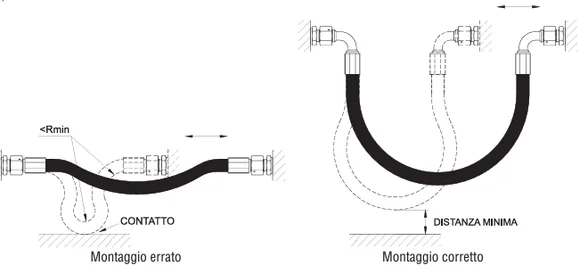

#8
Per applicazioni con parti in movimento bisogna evitare la torsione del tubo flessibile quando il movimento longitudinale e la curvatura avvengono nel medesimo piano. Tale condizione si può ottenere con un montaggio corretto, con misure costruttive idonee ed utilizzando raccordi adeguati.
