GIUNTI GIREVOLI IN LINEA E 90°
GIUNTI GIREVOLI
IN LINEA E 90°



Applicazioni:

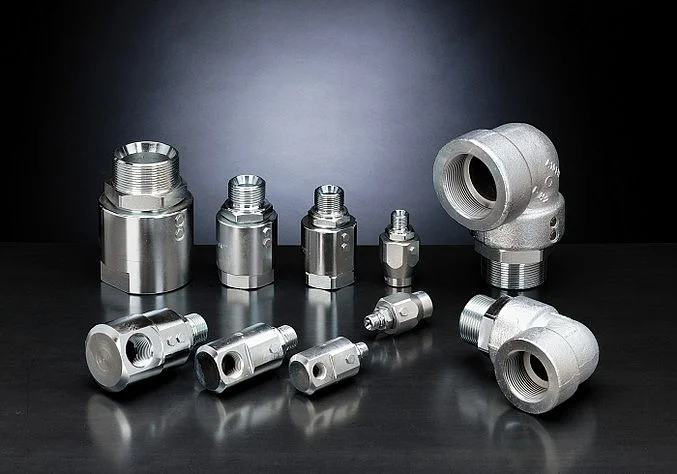

I giunti girevoli della serie SJ vengono in genere montati tra un tubo flessibile mobile e una parte rigida di una macchina per compensare torsioni e rotazioni occasionali: il movimento del perno sul proprio asse impedisce il danneggiamento del tubo. Sono utilizzati in tutti i settori produttivi ove vi siano mezzi, attrezzature o impianti dotati di tubi flessibili in movimento. Sono disponibili anche in acciaio inossidabile AISI 316 dalla caratteristica colorazione nera-opaca di un particolare trattamento termico a cui sono sottoposti. Questo trattamento è fondamentale e viene eseguito per evitare il pericolo di grippaggio, molto alto, tra perno e corpo durante la rotazione e anche per aumentare la durata del giunto stesso. Si deve infine ricordare che i giunti in acciaio inossidabili hanno pressioni di utilizzo di molto inferiori a quelle dei giunti standard.

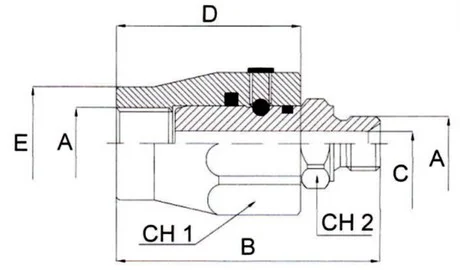

Giunti Girevoli in linea - da 1/4" a 1/2"

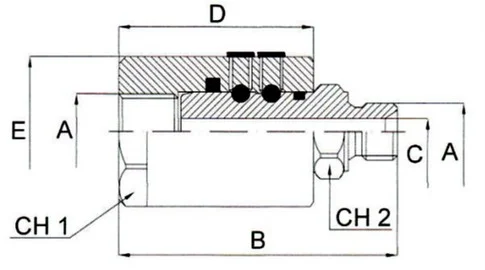

Giunti Girevoli in linea - da 3/4" a 2"
Dimensioni
Valori
DN
mm
Inch
B
mm
C
mm
D
mm
E
mm
CH1
mm
CH2
mm
pressione
massima
rotazione
bar
pressione massima
statica
bar
6
1/4"
61
6
42
24
30
19
200
400
10
3/8"
66
8.5
44
25
34
24
200
400
12
1/2"
71
11.5
47
32
36
27
150
300
20
3/4"
80
15
50
49.5
45
34
150
300
25
1"
90
21
57
54.4
50
41
100
300
32
1.1/4"
101
28
63
60
55
50
100
300
38
1.1/2"
110
35
70
69.5
65
55
80
300
50
2"
118
44
75
84.5
75
65
50
250

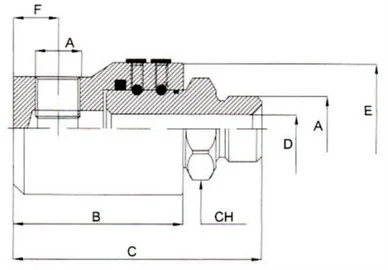

Giunti Girevoli a 90° - da 1/4" a 1"

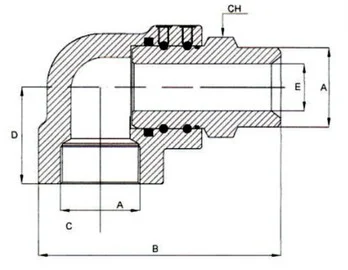

Giunti Girevoli a 90° - da 1.1/4" a 2"
Dimensioni
Valori
DN
mm
Inch
B
mm
C
mm
D
mm
E
mm
F
mm
CH
mm
pressione
massima
rotazione
bar
pressione massima
statica
bar
6
1/4"
50
69
6
33.5
11
19
200
400
10
3/8"
54
76
8.5
37.5
13
24
200
400
12
1/2"
63
87
11.5
39.5
14
27
150
300
20
3/4"
70
100
15
54.5
18
34
150
300
25
1"
80
113
21
55/60
25
41
100
300
32
1.1/4"
121
32
52
28
-
50
100
300
38
1.1/2"
143
37
62
34
-
55
80
300
50
2"
151
42
64
44
-
65
50
250
Caratteristiche tecniche
Sistema di rotolamento:
1/4",3/8”e 1/2" su una corona di sfere, tutte le altre misure su due corone di sfere
Tipo di rotazione:
a movimenti alternati, NO continua
Filettature:
BSP – NPTF
Dimensioni:
1/4" , 3/8", 1/2", 3/4", 1", 1.¼ ", 1.½ ", 2"
Materiali:
  • Perno in acciaio ad alto tenore di carbonio, temprato ad induzione
  • Corpo in acciaio al carbonio carbonitrurato
  • Sfere ad alta resistenza 100 C6, grado “A”
  • Protezione superficiale: zincatura Cr III
Guarnizioni:
parapolvere in NBR, sistema di tenuta con O Ring in NBR e pattino in PTFE caricato grafite.
Su richiesta VITON
Antiestrusione:
non presente
Temperatura d’esercizio:
NBR -20°C +100°C | VITON -15°C +180°C
I dati di questa scheda tecnica sono indicativi e possono subire variazioni senza preavviso
RG Gomma non si ritiene responsabile di un non corretto utilizzo del prodotto, salvo che sia attribuibile ad un difetto di fabbricazione.
