ABRASIV/PU60
ABRASIV/PU 60
Applicazione:

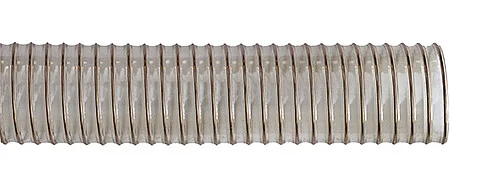

Tubo in PU con spirale ramata, idoneo per aspirazione di polveri, trucioli e altro materiale abrasivo, vapori chimici, idrocarburi, olii e prodotti alimentari
Spessore PU: 0.45 mm.
Sottostrato: liscio in poliuretano trasparente antiabrasivo, spessore 0.45 mm.
Rinforzi: spirale in acciaio ramata.
Copertura: in poliuretano trasparente antiabrasivo.
Superficie: ondulata.
Temperatura di esercizio: -40°C+ 90°C (120°C max)
Tutti i dati tecnici sono riferiti ad una temperatura di 23˚ C ±2˚ C (ISO 291)
tolleranze su tutti i diametri indicati ±5%.
Dimensioni | Valori | ||||||
Diametro interno mm | DN | Aspirazione bar | Pressione esercizio bar | Raggio di curvatura mm | Peso G/m | ||
40 | 1.9/16" | 0.25 | 0.50 | 40 | 150 | ||
45 | 1.3/4" | 0.23 | 0.48 | 45 | 170 | ||
50 | 2" | 0.20 | 0.45 | 50 | 190 | ||
60 | 2.3/8" | 0.16 | 0.40 | 60 | 220 | ||
63 | 2.1/2" | 0.15 | 0.38 | 63 | 230 | ||
70 | 2.3/4" | 0.14 | 0.35 | 70 | 330 | ||
76 | 3" | 0.10 | 0.30 | 75 | 350 | ||
80 | 3.5/32" | 0.10 | 0.27 | 80 | 370 | ||
90 | 3.17/32" | 0.10 | 0.23 | 85 | 420 | ||
100 | 4" | 0.09 | 0.20 | 90 | 480 | ||
110 | 4.5/16" | 0.09 | 0.20 | 95 | 520 | ||
120 | 4.23/32" | 0.09 | 0.19 | 102 | 550 | ||
125 | 5" | 0.08 | 0.19 | 107 | 590 | ||
130 | 5.1/8" | 0.08 | 0.18 | 110 | 610 | ||
140 | 5.1/2" | 0.08 | 0.15 | 120 | 660 | ||
150 | 6" | 0.06 | 0.11 | 128 | 700 | ||
160 | 6.5/16" | 0.06 | 0.10 | 136 | 750 | ||
180 | 7.1/8" | 0.06 | 0.09 | 153 | 830 | ||
200 | 8" | 0.05 | 0.08 | 170 | 920 | ||
250 | 10" | 0.03 | 0.04 | 180 | 1150 | ||
300 | 12" | 0.03 | 0.03 | 250 | 1500 | ||
350 | 14" | 0.02 | 0.03 | 300 | 1750 | ||
400 | 16" | 0.02 | 0.02 | 350 | 2020 | ||
Altri diametri e/o pressioni realizzabili su richiesta - I dati di questa scheda tecnica sono indicativi e possono subire variazioni senza preavviso
RG Gomma non si ritiene responsabile di un non corretto utilizzo del prodotto, salvo che sia attribuibile ad un difetto di fabbricazione.
